PCB laikiklis ESD žurnalų stovas
1. Specifikacijos
Modelis: EC1506
Pavadinimas: ESD Magazine Rack
Dydis: 355 * 320 * 563 mm
Šoninės plokštės kreipiamasis griovelis. Griovelio gylis 3,5 mm, griovelio plotis 5 mm, žingsnis 10 mm;
Paviršiaus varža: 104Ω-106Ω
Naudokite PCB plokštės specifikaciją: 350 * (50–250) mm
PCB plokštės: telpa 50 vnt
Šoninės plokštės kreipiamasis griovelis: griovelio gylis 4 mm griovelio plotis 5,5 mm žingsnis 10 mm
2. Savybės
Viršutinį „ESD Magazine Rack“ plokštės rėmą sudaro keturios dalys: aliuminio lydinio atraminė kolona, skydelis, reguliuojančios ir jungiančios transmisijos mazgas ir statinės sklaidomosios medžiagos mazgas.
Atraminė kolona ir įdėklai pagaminti iš aliuminio lydinio medžiagos, kuri yra graži ir patvari;
Plokščių medžiaga yra cinkuoto plieno plokštė ir naudojama nerūdijančio plieno veidrodinė plokštė
Reguliavimo ir sujungimo perdavimo dalys yra pagamintos iš aukštos kokybės spyruoklinio plieno, cinkuoto anglinio plieno ir didelio stiprio inžinerinio plastiko ABS
Viršutinė ir apatinė „ESD Magazine Rack“ plokštės pagamintos iš metalinių plokščių. Plastikinės pavaros bėgių reguliavimo konstrukcija, lengva valdyti.

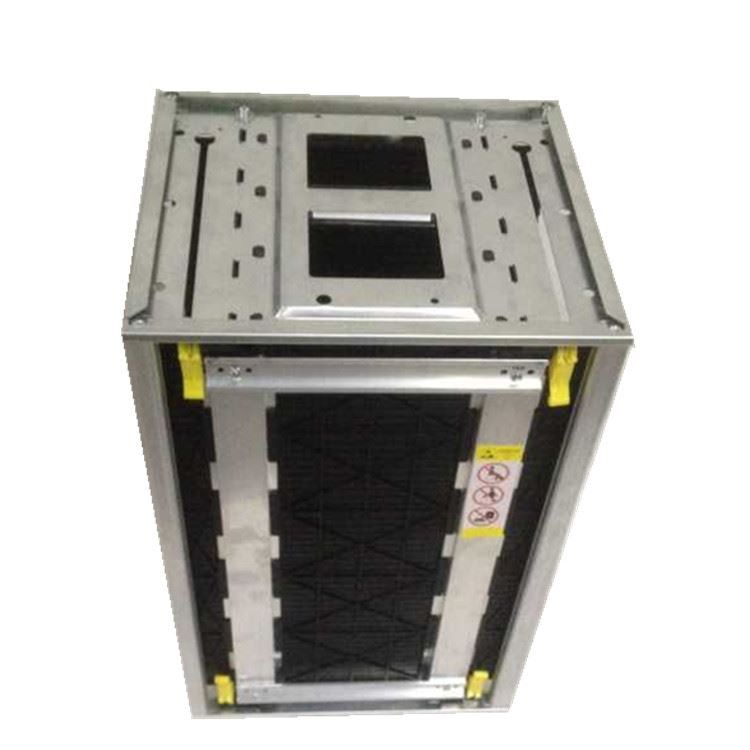

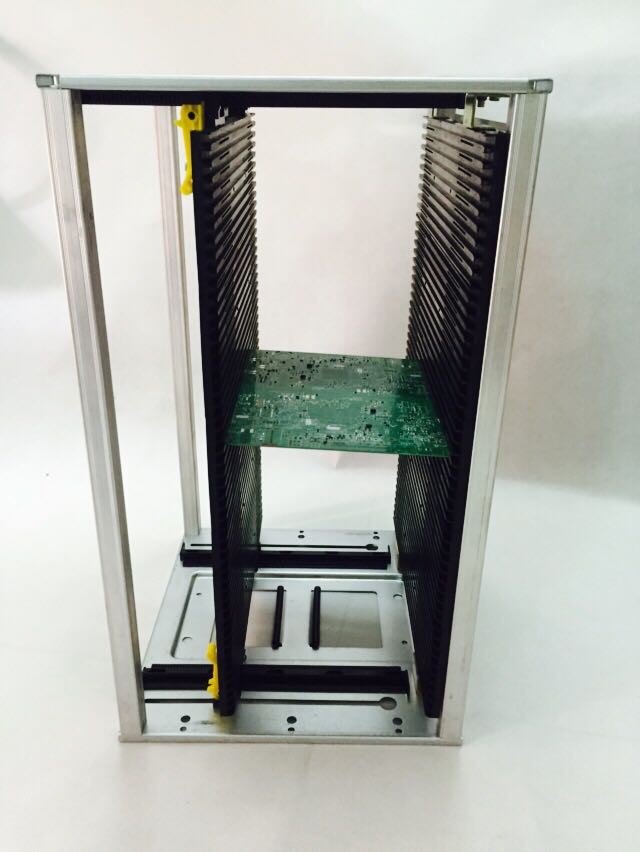

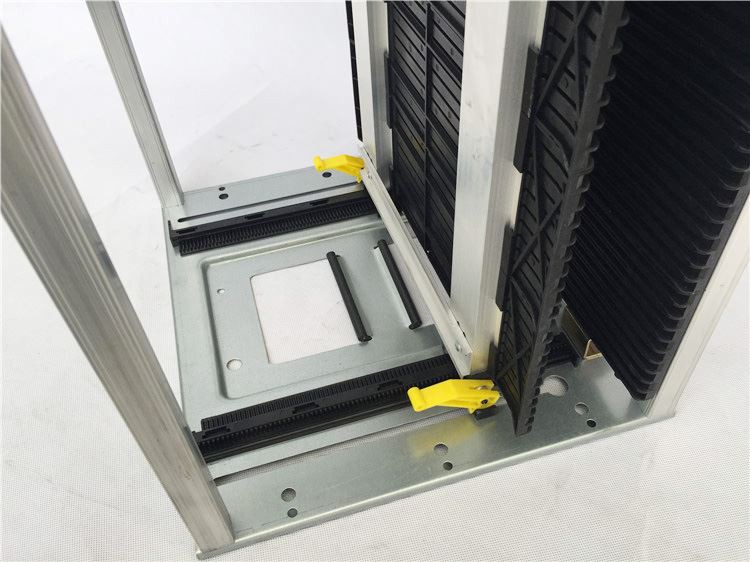

3. Informacija apie vaizdą
4. Diegimo metodas
1 žingsnis: „ESD Magazine Rack“ diegimo įrankių ir priedų paruošimas:
Pakrovimo ir iškrovimo stovas yra pagamintas iš plastiko, ir dvi plastikinės šoninės plokštės, dvi apatinės plokštės (fiksuota ir judanti plokštė), keturios aliuminio lydinio kolonos, vienas šešiakampis lizdo varžtas ir poveržlė, vienas metalinis stabdžių strypas ir šešiakampis veržliaraktis. įrankiai.
2 žingsnis: Pakrovimo ir iškrovimo lentynų montavimo seka:
Pirmiausia pritvirtinkite apatinę plokštę dviem šoninėmis plokštėmis ir statramsčiais.
Tada pritvirtinkite viršutinę apatinę plokštę dviem šoninėmis plokštėmis ir keturiais statramsčiais.
Pastumkite kilnojamąją šoninę lentą, kad patikrintumėte, ar ji normali, sureguliuokite atstumą pagal naudojamos plokštės dydį ir tada pritvirtinkite kilnojamąją plokštę.
Įstatykite PCB stabdymo svirtį.
5. Mokėjimo sąlygos ir pristatymas
Laikas: 2-3 dienos
