ESD riešo dirželio testeris

1.ESD Riešo juostos testerio techniniai parametrai

Medžiaga: ESD plastikas.

Gaminio maitinimas: 9V šarminis akumuliatorius.

Bandymo diapazonas: 750KΩ-10MΩ

Ji gali aptikti įvairius riešo dirželius (laidus ar belaidžius riešo dirželius), mažus dydžius, lengvą svorį, lengva naudoti, intuityvus aptikimas.

Svoris: 145g, tūris: 71 * 90 * 28mm.

Privalumai: šis produktas yra mažas, lengvas ir lengvas naudoti. Kiekvieną riešo dirželį galima išbandyti bet kurioje vietoje, kad išbandytumėte, ar riešo dirželis yra geras. Jei pasipriešinimo reikšmė neatitinka standartinio diapazono (750K≤R≤10MΩ) arba maitinimas yra per mažas, signalizacija bus automatiškai nustatyta, raudona šviesa bus įjungta su žadintuvo garsu.

Valdymo instrukcijos:

Įsitikinkite, kad "ESD" riešo dirželis liečiasi su riešo diržo testeriu. Paspauskite mygtuką "PUSH ON". Jei bandymas praeis, užsidegs žalia "OK" indikatorius. Jei riešo dirželis yra sugadintas arba neatitinka standartinio atsparumo intervalo, raudona šviesa su garso signalu.

Atsargumo priemonės:

Prieš naudodamiesi riešo dirželiu, patikrinkite riešo dirželį, kad užtikrintumėte gerą našumą;

Riešo dirželio naudotojas metalinę belaidės riešo dirželio dalį uždeda ant riešo diržo testerio skylės metalo.

2.Application:

ESD riešo dirželių testeris yra dažniausiai naudojami ir pagrindiniai ESD apsaugos produktai, dažnai naudojami SMT.

Pramonė ir elektroninė surinkimo linija. Paprasta naudoti, ekonomiškiausias.

Paviršiaus atsparumas	Šviesos ekranas	Rezultatas
800k OHM iki 10m OHM	Žalia šviesa	Gerai normalu
Daugiau nei 10 M OHM	Geltona šviesa	HI Aukštas
Mažiau nei 800K OHM	Raudona lemputė	LO Žemas

3.The anti-static riešo diržo testeris principas

a. Elektrostatikos riešo dirželio ir įžeminimo laido prijungimas

b.Kontaktinės varžos tarp elektrostatinio riešo dirželio ir odos

c.Sujungimas su įžeminimo įrankiais, tokiais kaip elektrostatinės plokštės, kilimėliai ir kt.

Įvairios įžeminimo sistemos gali būti greitai ir lengvai išbandomos bet kurioje vietoje. Pašalinkite žalą, kurią sukelia statinė elektros energija, ir užtikrinkite kiekvieno darbuotojo saugumą. Testeris yra plačiai naudojamas ir gali būti prijungtas prie visų su ESD suderinamų laidinių riešo dirželių su bananų lizdu. Daugelis riešo dirželių gali būti labai gerai naudojami su prigludusiais kontaktiniais taškais, mažu kontaktiniu pasipriešinimu, geru jungiamumu, ilgaamžiškumu ir geru antioksidaciniu poveikiu.

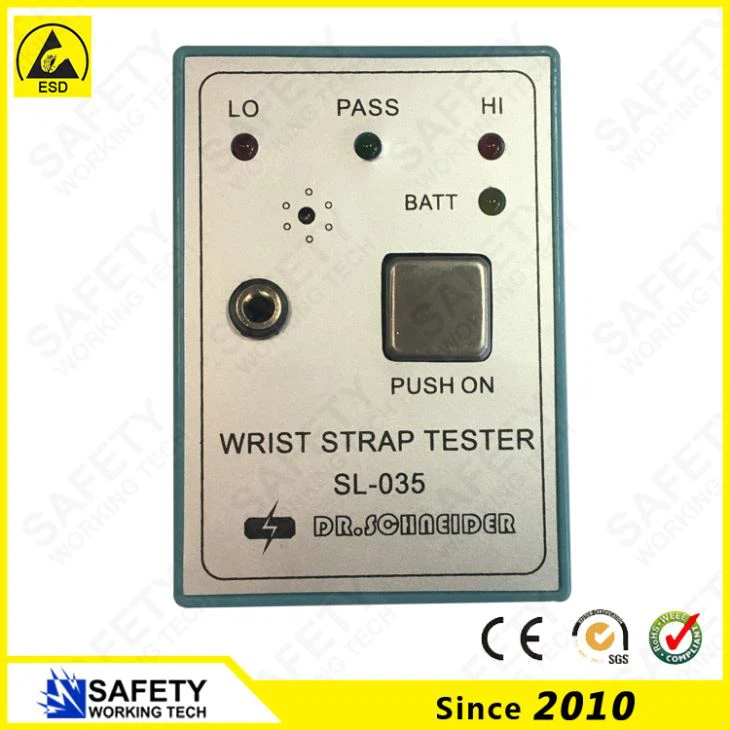

4. ESD riešo dirželio testerio vaizdai

riešo dirželis monitor.jpg
