Visas elektrostatinio įžeminimo metodas elektronikos gamyklai
1. Antistatinio įžeminimo laido įrengimas: (1). Gamyklos pastato žaibolaidis dažniausiai privirinamas prie pastato gelžbetonio ir tinkamai įžeminamas. Žaibui trenkus, įžeminimo taškas ir net viso pastato žemė taps aukštos įtampos ir didelės srovės iškrovos tašku. Paprastai manoma, kad "pakopinė įtampa" bus sukurta 20M atstumu nuo iškrovos įžeminimo taško, tai yra, tai nebėra idealus nulinis potencialas šiame diapazone. Be to, trifazio maitinimo šaltinio nuliniame laide taip pat bus sukurta nesubalansuota srovė, kuri tekės į neutralaus laido įžeminimo tašką, nes neįmanoma visiškai subalansuoti. Todėl antistatinio įžeminimo laido įrengimo taškas{10} turi būti toli nuo pastato. (1) Įžeminimo gylis turi būti bent 20 metrų atstumu nuo objekto ir įrangos.
(2) Užkasimo būdas: norint užtikrinti patikimą įžeminimą, turi būti bent trys įžeminimo taškai. Tai reiškia, kad kas 5 metrus reikia iškasti bent 1,5 metro gylio duobę, įkalti geležinį vamzdį arba kampinį geležį bent 2 metrų gylyje (ty kampinį geležį reikia įkišti bent 2 metrus po žeme), o po to šiuos tris taškus suvirinti kartu su 3 mm storio varine šyna. 16 mm² izoliuota varinė šerdies viela turi būti privirinama ir įvedama į patalpą kaip pagrindinė linija.
(3) Kad padidintumėte dirvožemio laidumą, į duobę įpilkite atitinkamą kiekį anglies miltelių ir pramoninės druskos. Užpildę įžeminimo varžą išmatuokite įžeminimo varžos testeriu. Įžeminimo varža turi būti<4Ω (see Figure 2) and tested at least once a year.
2. Antistatinių įžeminimo laidų montavimas ir bandymas:
(1) Visuose anti-statiniuose įžeminimo laiduose turi būti naudojamas 6 mm² daugiagyslis varinės šerdies izoliuotas laidas. Kiekviename aukšte arba atitinkamoje sekcijoje turi būti naudojamos 40 A ar didesnės varinės šynos arba jungikliai, prijungti prie pagrindinės linijos, kad būtų lengviau patikrinti ir prižiūrėti.
(2) Antistatinis įžeminimo kabelis turi būti gerai izoliuotas nuo įrangos korpusų, darbastalio rėmų, darbo žibintų stovų ir kt., kad būtų išvengta trumpųjų jungimų, tiltelių ar pažeistų jungčių. (3) Uždėkite papildomą tikrinimo laidą (1,5–2 mm²) segmentinės varinės šynos arba jungiklio „pagrindinės linijos gale“. Kiekviename dirbtuvėje nustatykite 2–3 tikrinimo taškus, juos saugiai pritvirtinkite ir aiškiai paženklinkite.
(4) Matavimas: pasipriešinimo režimu naudokite rodyklės -tipo multimetrą.
a) Atsparumas tarp kiekvieno anti-statinio bandymo taško ir anti-statinio įžeminimo laido yra 5–15 Ω, idealiu atveju ji turėtų būti 0 Ω. Tačiau tikroji išmatuota varža yra 2 mm² laido varžos nuo bandymo taško iki įžeminimo taško + 6 mm² ir laido varžos nuo įžeminimo taško iki bandymo taško suma. Ši vertė yra maždaug 5-15Ω ir iš esmės išlieka pastovi. Jei matavimo rezultatas linkęs į begalybę, tai rodo... Jei nutrūko kuris nors antistatinis įžeminimo laidas arba matavimo laidas, jį reikia nedelsiant suremontuoti.
b) Atsparumas tarp anti-įžeminimo ir įrangos įžeminimo apskaičiuojamas taip: paties antistatinio įžeminimo laido varža + paties įrangos įžeminimo laido varža + varža tarp dviejų įžeminimo laidų. Tačiau varža tarp dviejų įžeminimo laidų yra labai sudėtinga dėl tokių veiksnių kaip žemės sausumas arba drėgnumas ir įžeminimo srovės įtaka. Visų pirma, įžeminimo srovė nuolat kinta pagal dydį, kryptį ir dažnį, ir ji pirmiausia lemia matavimo rezultatą. Todėl matavimui galima naudoti tik analoginį multimetrą, o vertės nuo dešimčių omų iki šimtų kilohmų laikomos normaliomis, o tai tiesiog rodo, kad tarp dviejų įžeminimo nėra trumpojo jungimo ar atviros grandinės.
3. Antistatinės grindys
Standartinės antistatinės grindų dangos sudėtinė struktūra panaši į anti-statinę gumą. Apatinis sluoksnis yra laidus sluoksnis, sujungtas su anti-statiniu įžeminimu, o viršutinis sluoksnis yra izoliuojantis anti-statinis sluoksnis, neleidžiantis susidaryti statinei elektros energijai nuo trinties einant. Montuojant laidų sluoksnį nuo pastato grindų ir sienų reikia atskirti izoliacinėmis trinkelėmis, kad žaibo metu grindys neįsikrautų statiškai. Tada laidus sluoksnis prijungiamas prie antistatinio įžeminimo per 1MΩ 20 W rezistorių, užtikrinantį elektrostatinį ir elektromagnetinį ekranavimą. Tokio tipo grindys yra labai brangios, tačiau efektyviai apsaugo nuo įvairių žaibo sukeltų pažeidimų ir statinės elektros susidarymo.
Paprastai elektronikos gamyklose dažnai naudojamos paprastos anti{0}statinės grindys (tik su izoliacija). Antistatiniai sluoksniai (dažnai dažai ar grindų klijai) klojami tiesiai ant pastato grindų, ženkliai sumažinant išlaidas ir apsaugant nuo statinės elektros, atsirandančios vaikščiojant. Tačiau jie siūlo prastą apsaugą nuo itin-aukštos įtampos elektrostatinės indukcijos ir stiprios elektromagnetinės indukcijos nuo žaibo smūgio.

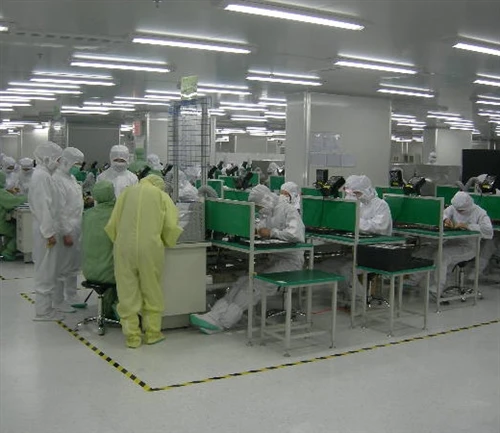

4. Antistatinis darbastalis:
Žalioji antistatinės gumos pusė yra antistatinis sluoksnis, turintis gana didelį atsparumą (10⁸~10¹⁰ Ω).
Juodoji antistatinės gumos pusė turi mažesnę varžą (10⁴~10⁶ Ω) ir gerai jungiasi su žalia puse, užtikrindama tinkamą įžeminimą. Jis tarnauja kaip elektrostatinis ekranas ir iškrova. Įžeminimas gali būti atliktas naudojant spragtelėjusį-priderintą jungtį, naudojant specialų anti-statinį riešo dirželio laidą (su 1MΩ rezistorius). Arba ant izoliuoto paviršiaus galima uždėti 0,2 mm storio geležinę plokštę arba varinę foliją, o švino laidą galima lituoti, kad per 1MΩ rezistorių būtų prijungtas anti-statiškas įžeminimo laidas. Tada antistatinę gumą (juoda puse žemyn, tvirtai prie laidžio lakšto) galima pakloti lygiai. Šis 1MΩ rezistorius taip pat suteikia kelią statinei iškrovai, užkertant kelią pernelyg dideliam iškrovimui ir lanko susidarymui, ir tarnauja kaip izoliacija.
Reikėtų pagalvoti net apie kėdes (taburetes). Daugelyje gamybos linijų naudojamos paprastos plastikinės taburetės, kurios dėl trinties su drabužiais lengvai generuoja statinę elektrą. Jei įmanoma, turėtų būti naudojamos antistatinės medžiagos. Kėdės turi būti įžemintos naudojant 1MΩ rezistorių, o plastikinė kėdė turi būti padengta antistatiniu audiniu.
5. Elektros įrangos, tokios kaip lituokliai, maži litavimo indai ir bandymo prietaisai, įžeminimas ir bandymas:
Lituokliai, maži lituokliai ir bandymo prietaisai turi būti tinkamai įžeminti naudojant tris{0}}gnybtų kištukus. Tai padaryti nesunku, tačiau dėl dažnų įvykių, tokių kaip atsilaisvinantys įžeminimo gnybtai, nutrūkę laidai ir dėl oksidacijos nuo korpuso (įžeminimo taško) atsiskiriantys lituoklio antgaliai, juos reikėtų tikrinti kiekvieną pamainą. Bandymui gali būti naudojama paprasta savadarbė tęstinumo indikatoriaus lemputė, o visos rastos problemos turi būti išspręstos nedelsiant pakeičiant sugedusį komponentą.
6. Antistatiniai drabužiai (drabužiai, batai, pirštinės ir kt.):
Antistatiniai drabužiai yra pagaminti iš specialių sintetinių pluoštų, kurie paprastai nesukuria statinės elektros, kai trinamas ar poliruojamas. Tačiau tai nėra statinis{1}}apsauginis drabužis ir negali pašalinti statinės elektros, kurią sukuria kiti drabužiai. Todėl teisingas būdas jį dėvėti – po apačia dėvėti tik marškinius arba apatinius, o viršuje – antistatinius drabužius. Žiemą dėvėti kelių sluoksnių sintetinių ar vilnonių drabužių po apačia nėra labai efektyvu naudojant antistatinius drabužius. Todėl kontroliuoti aplinkos temperatūrą ir drėgmę bei dėvėti antistatinius riešų dirželius yra svarbiau nei dėvėti antistatinius drabužius. Siekiant išvengti statinės elektros susidarymo, naudojamos antistatinės pirštinės. Jis atlieka kelias funkcijas, įskaitant rankos izoliavimą nuo gaminio (izoliaciją) ir prevenciją, kad prakaito dėmės neužterštų gaminio, todėl jis yra būtinas.
7. Antistatinė apyrankė:
Antistatinės apyrankės susideda iš nerūdijančio plieno apvalkalo, kuris tvirtai priglunda prie riešo, prijungtas prie 1MΩ varžos laido viduje ir įžemintas geležiniu segtuku. Jo paskirtis – iškrauti statinę elektrą iš kūno, tuo pačiu užkertant kelią kibirkščių susidarymui, kurios gali sugadinti statiniam -jautrius įrenginius, ir užtikrinti izoliaciją. Nutrūkus vielai arba prastam kontaktui, antistatinė apyrankė tampa neveiksminga. Vadinamosios-belaidės apyrankės neiškrauna statinių krūvių, kuriuos nešioja kūnas.
(1). Tinkamas antistatinių riešinių dėvėjimo ir suspaudimo būdas:
a. Antistatinės apyrankės nerūdijančio plieno apvalkalas turi būti dėvimas kairiojo riešo vidinėje pusėje, kur kontaktinė varža yra mažiausia.
b. Jis turi glaudžiai liestis su oda, nebūti laisvas ir neatskirtas nuo drabužių.
c. Aligatoriaus segtuku reikia suspausti atvirą statinio įžeminimo laido dalį prie pagrindo, o ne priekinius dantis.
d. Išeidami iš darbo ar eidami, operatoriai gali nusiimti apyrankes. Mobilus personalas (kadrai, kokybės kontrolė) turėtų nuimti segtukus ir apvynioti apyrankę aplink savo riešus, kad galėtų naudotis mobiliuoju.
(2) Statinės apyrankės turi būti tikrinamos ir registruojamos du kartus per dieną, ryte ir po pietų, o sandarumas nustatomas išlaikius testą. Tuos, kurie sugenda, reikia nedelsiant pakoreguoti arba pakeisti.
(3) Belaidės apyrankės neleidžiamos.
8. Įdiekite jonų ventiliatorių:
Banginio litavimo krosnies įkaitinimo temperatūra yra 80–120 laipsnių. Esant tokiai aukštai temperatūrai ir sausam karštam orui, lengvai susidaro statinė elektra. Jonų ventiliatorius naudoja aukštą įtampą, kad jonizuotų orą į teigiamus ir neigiamus jonus, kurie vėliau pučiami į orkaitę, kad neutralizuotų statinę elektros energiją, kurią ant PCB ir komponentų sukuria aukšta temperatūra ir karštas oras. Todėl prie banginio litavimo krosnies įėjimo reikėtų įrengti jonų ventiliatorių. Prie įėjimo į anti-darbo zoną turėtų būti įrengtas ventiliatorius... Prireikus prie pradžios taško arba virš konvejerio juostos galima pridėti jonų ventiliatorių.
9. Ant konvejerio juostos sumontuokite anti-statinius valymo volelius:
Paprastas naminis prietaisas: kieto plastikinio vamzdelio gabalėlį (šiek tiek trumpesnį nei konvejerio juostos plotis) apvyniokite rankšluosčiu (jis turi būti palyginti plokščias), sušlapinkite ir per vidurį įkiškite geležinį strypą (kaip veleną), kad pritvirtintumėte prie abiejų konvejerio juostos galų. Naudokite kolos buteliuką, pripildytą vandens, kad jį nuolat drėkintumėte, panašiai kaip ligoninės IV lašelinė. Kai paleidžiama konvejerio juosta, volas sukasi savo svoriu, suteikdamas valymo, drėkinimo ir antistatinį poveikį. Šis paprastas naminis prietaisas tam tikrose situacijose gali veikti kaip konvejerio juostos jonų ventiliatorius.
10. PCB turi būti dedamos po anti-statinėmis kempinėmis surinkimo linijoje (daugiausia kalbant apie DIP post-litavimą, bandymą, surinkimą ir kt.), kad būtų išvengta statinės elektros ir plokštės paviršiaus įbrėžimų. Perdavimui tarp procesų turėtų būti naudojami antistatiniai lentų vežimėliai arba dėžės. (Jo paviršiaus varža yra mažesnė nei 10⁶ Ω), jis turi būti tinkamai įžemintas naudojant 1 MΩ rezistorių.
Svarbu atskirti elektrostatines ekranavimo medžiagas (maišelius) ir antistatines medžiagas (maišelius). Antistatinės medžiagos (maišeliai, trinkelės) dažniausiai yra rausvos spalvos ir naudojamos tik kaip nebrangus kamšalas ir tarpinė pakuotė elektrostatikai jautriems prietaisams. Jie tik mažiau linkę patys generuoti statinę elektrą; jei atsiranda elektrostatinė iškrova, ji gali prasiskverbti į šias antistatines medžiagas ir sugadinti. Elektrostatinio ekranavimo pakuotės dažniausiai yra sidabrinės, juodos arba pilkos spalvos, jose yra nepermatomų aliuminio folijos -formos medžiagų ir juodų arba pilkų pusiau{4}} skaidrių medžiagų. Taip pat dabar yra tinklelio{6}}formos visiškai skaidrių medžiagų. Pagrindinis principas yra vakuuminiu būdu{8}}padengti aliuminio sluoksnį ant antistatinės medžiagos kaip laidus elektrostatinio ekranavimo sluoksnį. Kai susidaro elektrostatinis potencialas, ekranavimo sluoksnis tolygiai paskirstys sukeltą elektrostatinį potencialą visame pakuotės paviršiuje, sumažindamas paviršiaus potencialų skirtumą ir užkirsdamas kelią lokalizuotoms didelio potencialo skirtumo iškrovoms. Jis taip pat gerai apsaugo nuo didelio{11}}dažnio stiprių elektromagnetinių laukų. Priklausomai nuo apsaugos lygio, elektrostatinio ekranavimo pakavimo medžiagų laidus sluoksnis taip pat skirstomas į: išorinį varžinį sluoksnį – izoliacinę plėvelę – aliuminio folijos sluoksnį – izoliacinę plėvelę; Yra įvairių rūšių izoliacinės plėvelės – aliuminio folijos sluoksnis – izoliacinė plėvelė; vakuuminis dengtas sluoksnis – izoliacinė plėvelė; atspausdintas laidus tinklelio sluoksnis – izoliacinė plėvelė ir kt. Atidžiau pažvelgus paaiškėja, kad be 2-3 sluoksnių elektrostatinės ekranavimo medžiagos išorinėje pakuotėje, visos vidinės atraminės medžiagos (pvz., stūmimo padėklai ir padavimo juostos) yra juodos didelės -varžinės laidžios medžiagos, maždaug 106 MΩ. Vienintelė jų funkcija yra ekranuoti ir neutralizuoti kaiščių elektrostatinį potencialą, sudarant kelią elektrostatiniam iškrovimui. Išsiunčiant elektrostatiškai jautrūs komponentai (pvz., IC) ir gatavi produktai turi būti supakuoti su elektrostatiniu ekranavimu, o ne su antistatiniais maišeliais.
11. Temperatūros ir santykinės drėgmės kontrolė: elektroninėms operacijoms, ypač SMT, keliami aukšti temperatūros ir drėgmės reikalavimai. Paprastai temperatūra turi būti kontroliuojama nuo 18 iki 28 laipsnių. Per aukšta arba per žema temperatūra turės įtakos normaliam įrangos veikimui ir tikslumui. Santykinė oro drėgmė turi būti nuo 50% iki 85%. Esant per žemai drėgmei, lengvai susidarys statinė elektra (žr. 1 lentelę). Per didelė drėgmė lengvai sukels kondensatą ant įrangos ir padidins litavimo pastos vandens kiekį. Todėl stebėjimas ir kontrolė turėtų būti sustiprinti. Antistatiniais tikslais rudenį ir žiemą, kai santykinė oro drėgmė yra žema, problemai išspręsti galima naudoti drėkintuvą arba drėgną skudurėlį.
12. Kita
(1) Lituokliai turi būti kiek įmanoma anti-statiniai žemos-tampos pastovios-temperatūros lituokliai ir tinkamai įžeminti.
(2) Naudokite žemos -įtampos nuolatinės srovės elektrinius atsuktuvus (elektrinius atsuktuvus) su įžeminimo laidais.
(3) Atliekant mažų -partijų PCB valymo operacijas, reikia naudoti antistatinius šepečius; nereikėtų naudoti įprastų plastikinių šepetėlių.
(4) Kai kuriais atvejais luboms ir sienoms reikia naudoti antistatines medžiagas. Paprastai tariant, net paprastos gipso plokštės ir kalkėmis{3}}dengtos sienos yra priimtinos, tačiau plastikinės lubos ir įprasti ar plastikiniai tapetai yra draudžiami.
13. Statinės elektros energijos testeris:
Jei sąlygos leidžia, apsvarstykite galimybę įsigyti rankinį ne{0}}kontaktinį statinės elektros energijos tikrintuvą. Tai leidžia realiuoju laiku-stebėti statinės elektros generaciją ir dydį, stebėti neigiamą statinės elektros poveikį ir suprasti patobulinimų efektyvumą. Tačiau dėl didelės kainos dauguma įmonių nesiryžta įsigyti.
14. Stebėjimas ir registravimas:
Antistatines priemones turi įgyvendinti paskirti darbuotojai ir įforminti į sistemą, kad būtų užtikrintas efektyvus įgyvendinimas. Priešingu atveju visos investicijos į aparatinę įrangą gali būti neveiksmingos.
(1) Personalas: už valdymą, testavimą ir įrašymą turėtų būti atsakingi du žmonės. Daugeliu atvejų du žmonės turėtų dirbti kartu, kad išvengtų darbuotojų kaitos ir sutrikimų.
(2) Testavimas ir registravimas: Apibendrinant galima pasakyti, kad kasdien turėtų būti atliekami šie bandymai ir įrašai:
a. Statinės elektros bandymo taškas -------- Statinės elektros įžeminimas Rodyklės multimetras
Statinės elektros įžeminimas ----------- Įrangos įžeminimas Atsparumo matavimas
b. Lituoklio antgalio įžeminimo/lituoklio antgalio temperatūros matavimas.
c. Mažo litavimo indo įžeminimo / litavimo indo temperatūros matavimas.
d. Bandymo prietaiso įžeminimo matavimas.
e. Statinės elektros apyrankės įžeminimo bandymas. Statinės elektros apyrankės testeris.
f. Patalpų temperatūros/santykinės drėgmės matavimas ir kontrolė. Termometras/higrometras.
(3) Patikrinkite antistatinės darbo zonos personalo aprangą ir visų antistatinių taisyklių laikymąsi.
(4) Jei įmanoma, naudokite statinės elektros įtampą įvairiomis sąlygomis darbo vietoje ir gamybos linijoje matuoti statinės elektros įtampą.
Elektrostatinė įtampa paprastai turi būti mažesnė nei 100 V, o ypatingais atvejais - mažesnė nei 25 V.
15. Mokymai ir etiketas:
Antistatinės žinios ir priemonės turėtų būti svarbi viso-personalo mokymo dalis, siekiant užtikrinti, kad kiekvienas darbuotojas jas suprastų ir suprastų, formuodamas gerus profesinius įpročius. Pavyzdžiui: drabužiai, brėžiniai ir kitos medžiagos neturi liestis su komponentais; brėžinius ir medžiagas reikia sudėti į antistatinius dokumentų maišelius ir pakabinti; plastikinių dėžių, odos, kartono, stiklo ir kitų daiktų, kurie lengvai generuoja statinę elektrą, negalima dėti ant antistatinės saugos darbo stalo; prieš dirbant su komponentais, reikia dėvėti antistatinius riešo dirželius ir mūvėti pirštines; dirbdami su PCB arba jautriais komponentais, laikykite juos už kraštų, kad išvengtumėte kontakto su laidais ir jungtimis.
